Çin Circuit Card Assambleyası Quraşdırılmış Kompüter lövhəsi SMT PCBA & Proqramlaşdırma İstehsalçılar, Təchizatçılar, Fabrika

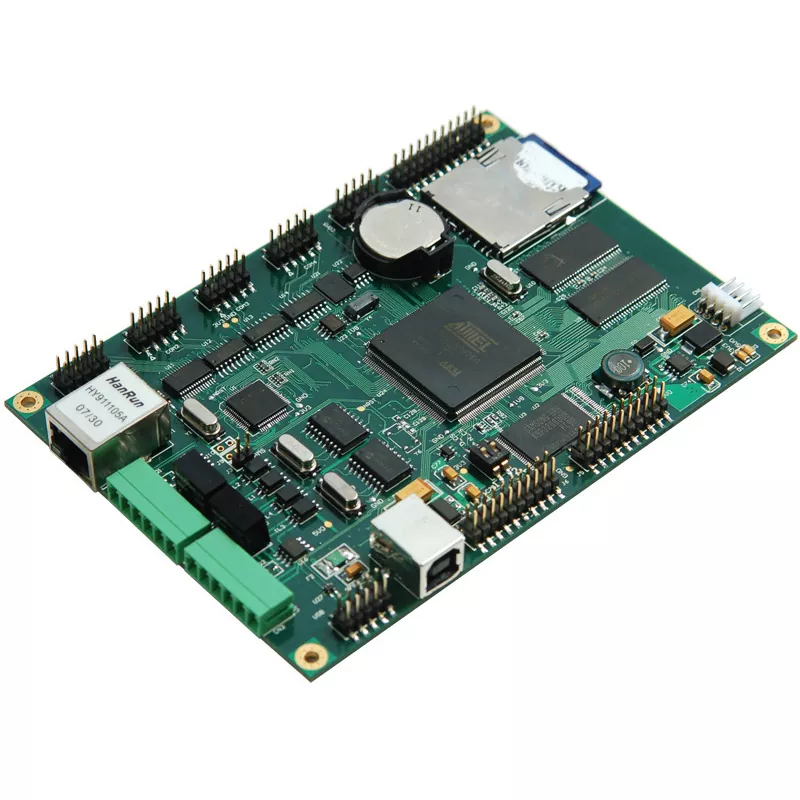

Hitech Çində peşəkar PCBA Prototipi istehsalçıları və təchizatçılarıdır. PCBA prototipi elektron dizayn prosesində mühüm addımdır. Bu, prototip PCB istifadə edərək funksional elektron sxemin yaradılmasını və dizaynı sınaqdan keçirmək və təsdiqləmək üçün komponentlərin PCB-yə yığılmasını əhatə edir. PCBA prototip prosesi elektron məhsulunuzun uğurunu təmin etmək üçün vacibdir və bu məqalədə biz PCBA prototipinin əhəmiyyətini və PCBA prototipini yaratarkən nəzərə alınmalı olan amilləri araşdıracağıq.

Yüksək Sıxlıqlı Elektronikanın Gələcəyi Elektron sənayesi daim inkişaf edir, hər gün yeni texnologiyalar və yeniliklər ortaya çıxır. Yüksək sıxlıqlı elektronikada ən son tendensiyalardan biri QFN (Quad Flat No-Lead) paketlərinin istifadəsidir. Bu paketlər PCB-də komponentlərin daha yüksək sıxlığına imkan verir, nəticədə daha kiçik və daha səmərəli elektron cihazlar yaranır. Şirkətimizdə biz sənayenin geniş spektrini əhatə edən QFN PCB montaj xidmətlərində ixtisaslaşmışıq.

Silikon enjeksiyon qəlibi, silikon kauçuk hissələri istehsal etmək üçün yüksək təzyiq və temperatur altında maye silikonun qəlibə vurulmasını əhatə edən bir istehsal prosesidir. Bu proses möhürlər, contalar, klaviaturalar və digər rezin komponentlər kimi geniş çeşiddə silikon məhsulları istehsal etmək üçün istifadə olunur.

Məhsullarımız zavod anbarındadır, Hitech-dən topdansatış Avtomatlaşdırılmış Avadanlıq PCBA Board Assambleyasına xoş gəlmisiniz. Avtomatlaşdırılmış avadanlıq PCBA lövhəsinin yığılması çap dövrə lövhələrinin (PCBA) istehsal prosesində avtomatlaşdırılmış maşınların istifadəsinə aiddir. Avtomatlaşdırılmış avadanlıq komponentləri PCB-yə yerləşdirmək, onları yerində lehimləmək və sınaq və keyfiyyətə nəzarət kimi digər istehsal işlərini yerinə yetirmək üçün istifadə olunur.

Hitech, uzun illər təcrübəsi ilə əsasən Box Build istehsal edən Çin istehsalçısı və təchizatçısıdır. Sizinlə işgüzar əlaqələr qurmaq ümidi ilə.

Printed Circuit Board (PCB) layout elektron dizayn prosesinin ayrılmaz hissəsidir. Bu, son məhsulun istənilən spesifikasiyalara cavab verməsini təmin etmək üçün komponentlərin və marşrut izlərinin PCB-yə yerləşdirilməsini əhatə edir. PCB düzeni son məhsulun performansına, istehsal qabiliyyətinə və etibarlılığına təsir göstərə bilən elektron dizayn prosesində kritik bir addımdır. Bu yazıda biz PCB layoutunun əhəmiyyətini və onun layihənizin ümumi uğuruna necə təsir edə biləcəyini araşdıracağıq
